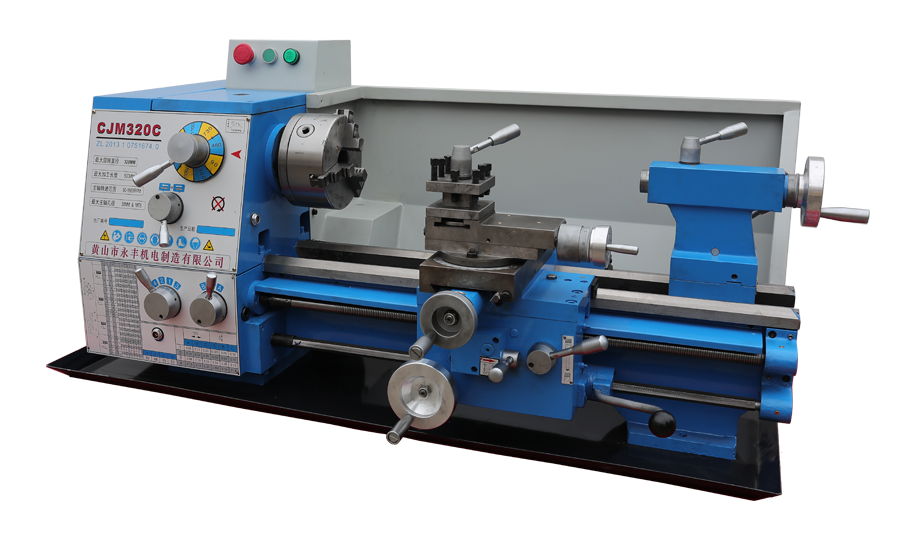

CJM320C機床主要特點
主軸箱全齒輪傳動，循環檔8級調速，發明專利技術
◆ 12級變速進給箱、涵蓋常用螺紋螺距
◆ 縱橫向自動進給，采用互鎖機構，安全性好
◆ 兩山兩矩加寬導軌，高頻淬火，剛性強
◆ 斜塞鐵式刀架拖板；尾座凸輪鎖緊；工業機床操縱桿
技術參數機床附件
外形尺寸
聯系合作型 號 | CJM320C/500 | CJM320C/750 |
床身上最大工件回轉直徑 | 320 mm | |
最大工件長度 | 500mm | 750mm |
中拖板上最大工件回轉直徑 | 165 mm | |
主軸通孔直徑 | 38 mm | |
主軸錐孔 | MT.5# | |
刀架最大橫向行程 | 160 mm | |
小刀架最大縱向行程 | 75 mm | |
加工公制螺紋種數 | 18 | |
加工公制螺紋螺距范圍 | 0.20～3.5 mm | |
加工英制螺紋種數 | 34 | |
加工英制螺紋螺距范圍 | 4?～48 （1″/n） | |
加工模數螺紋種數 | 16 | |
加工模數螺紋螺距范圍 | 0.20～1.75 π | |
加工徑節螺紋種數 | 24 | |
加工徑節螺紋螺距范圍 | 16～120 π/DP″ | |
主軸每轉刀架的縱向進給量 | 0.05～0.35 mm/r | |
主軸每轉刀架的橫向進給量 | 0.025～0.18 mm/r | |
尾架套筒的最大移動量 | 60 mm | |
尾座套筒錐孔 | MT.3# | |
主軸轉速級數 | 8 | |
主軸轉速范圍 | 90～1800 rpm | |
電 機 | 750W 380V 50HZ (或220V 50HZ) | |
凈 重 | 260㎏ | 280㎏ |
毛 重 | 300㎏ | 320㎏ |
外形尺寸 (長×寬×高) | 1170×650×650 | 1420×650×650 |
包裝尺寸 (長×寬×高) | 1250×700×760 | 1500×700×760 |
